光線漏れ シャッター鳴き 絞り連動不良

光線漏れがあり、モルトの劣化が著しく見られ、シャッターがたまに鳴いているということで、修理依頼がありました。

修理内容

光線漏れの原因である、劣化したモルトについては、除去、清掃を行い、新しいモルトに貼り直しを行いました。

シャッター鳴きは、時々鳴きがある様子でした。

何もしなければ、いづれミラーアップしたり、シャッターが切れなくなってしまうため、リターンミラーが可動するギアへ注油を行っています。

絞り連動不良とは、レンズの絞り羽根が設定した絞り値で動作しなくなる不具合です。

初期症状では、シャッター鳴きのように、絞りが動作するとき、異音が鳴る場合がありますが、シャッター鳴き程大きな音では無いため、気づきにくい場合があります。

絞り連動不良の症状は進行するに従い、レンズの絞りを絞り込んでも、設定した絞り値よりも少し絞り込みが浅い状態（例えばF22で絞り込んでもF11くらいになるなど）となり、次第に絞り込んでも、設定した絞り値まで絞り込めなくなり、最後は全く絞り羽根が動作しなくなります。

絞り連動不良の原因は、このレバーに繋がるギアの油切れによるものです。

お預かりしたカメラについても、絞りの連動不良が見られたため、油切れを起こしているギアへ注油を行いました。

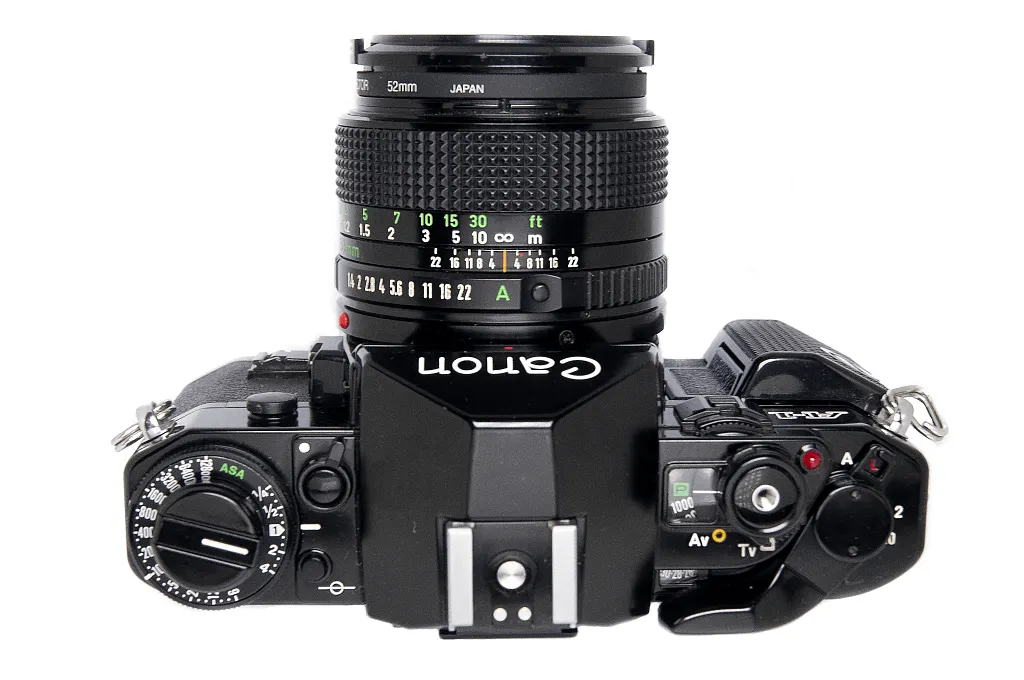

型式	35mmフォーカルプレーンシャッター式一眼レフレックスカメラ
マウント	FDマウント
シャッター	4軸式の布幕横走行フォーカルプレーン
シャッタースピード	B・X・30～1/1000秒全速電子制御式
ファインダー	ペンタ固定アイレベル式倍率0.83倍、視野率=上下93.4%、左右95.3%
測光方式	TTL開放中央重心平均測光/TTL絞り込み測光（SPC使用）
電源	6Vの4G-13型酸化銀電池又は4LR44アルカリマンガン電池1個
大きさ	幅141mm x 高さ92mm x 奥行48mm
重量	620g
発売年月	1978年(昭和53年)4月
発売価格	83,000円(ボディのみ)
